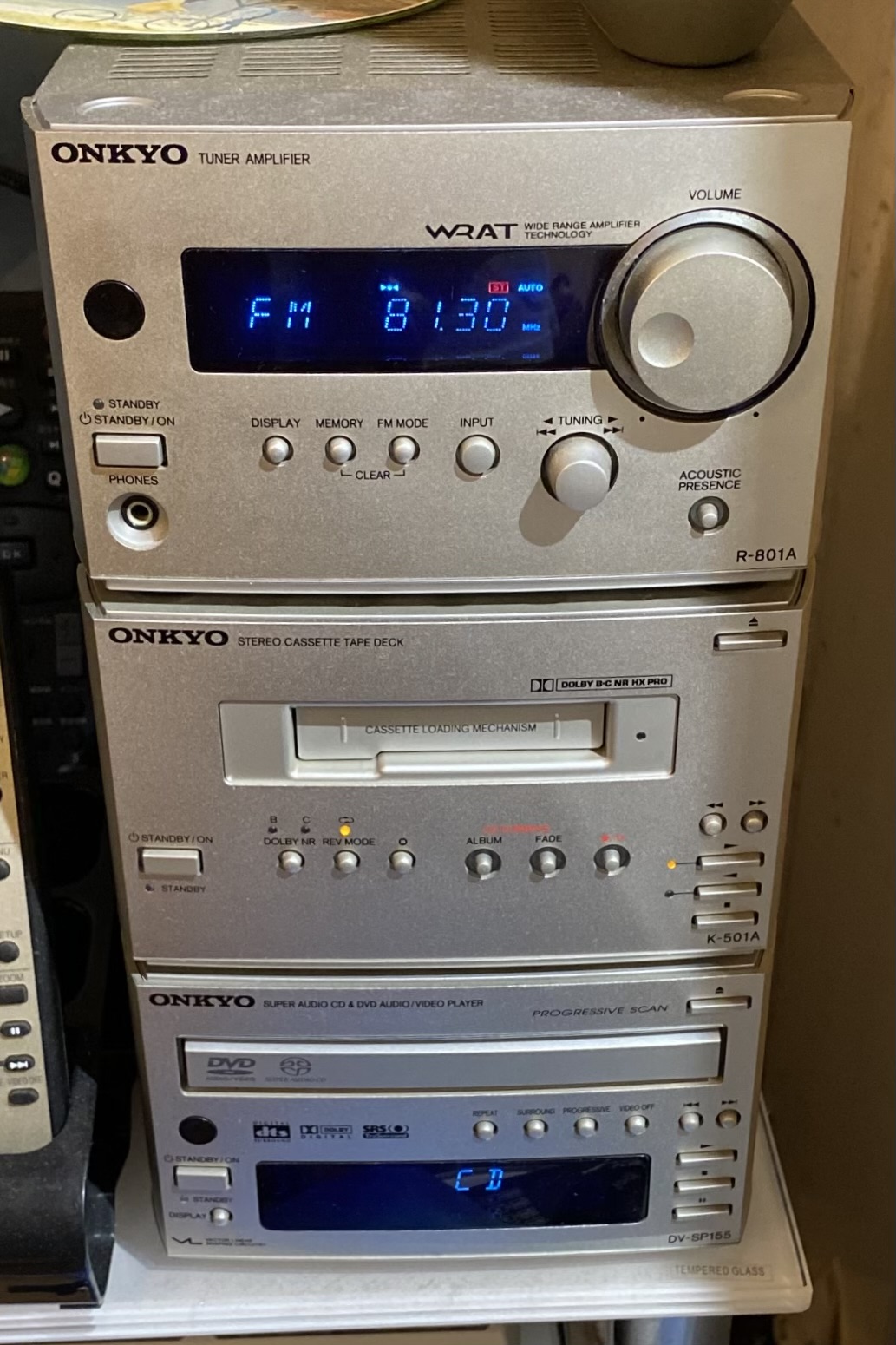

このR-801Aはダイニングで使ってる物ですが、もう1台持っており書斎デスクトップで使っています。
小さいわりに音が良い、お気に入りのOnkyo 小型レシーバーです。
そいつのリモコン受信モジュールが不調になってたので、今回修理することにしました。

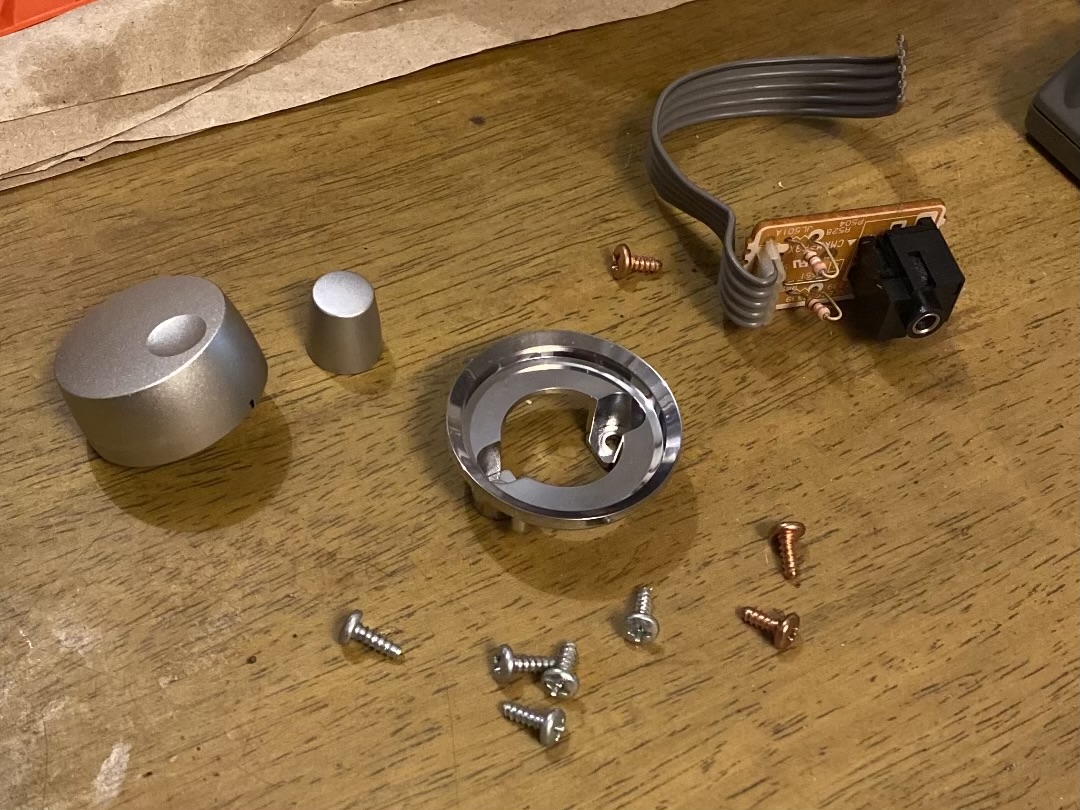

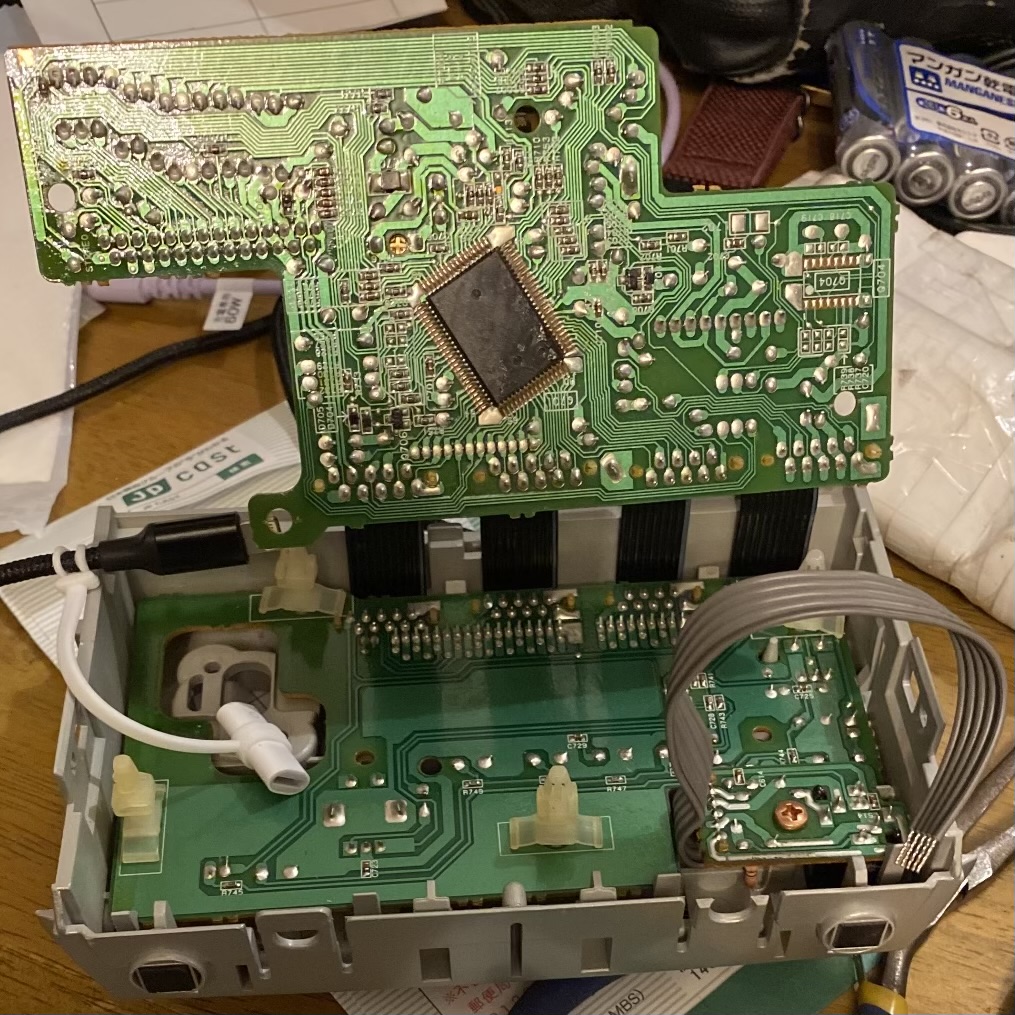

ネジ類とじゃまなケーブルなど取り外して分解していきます。

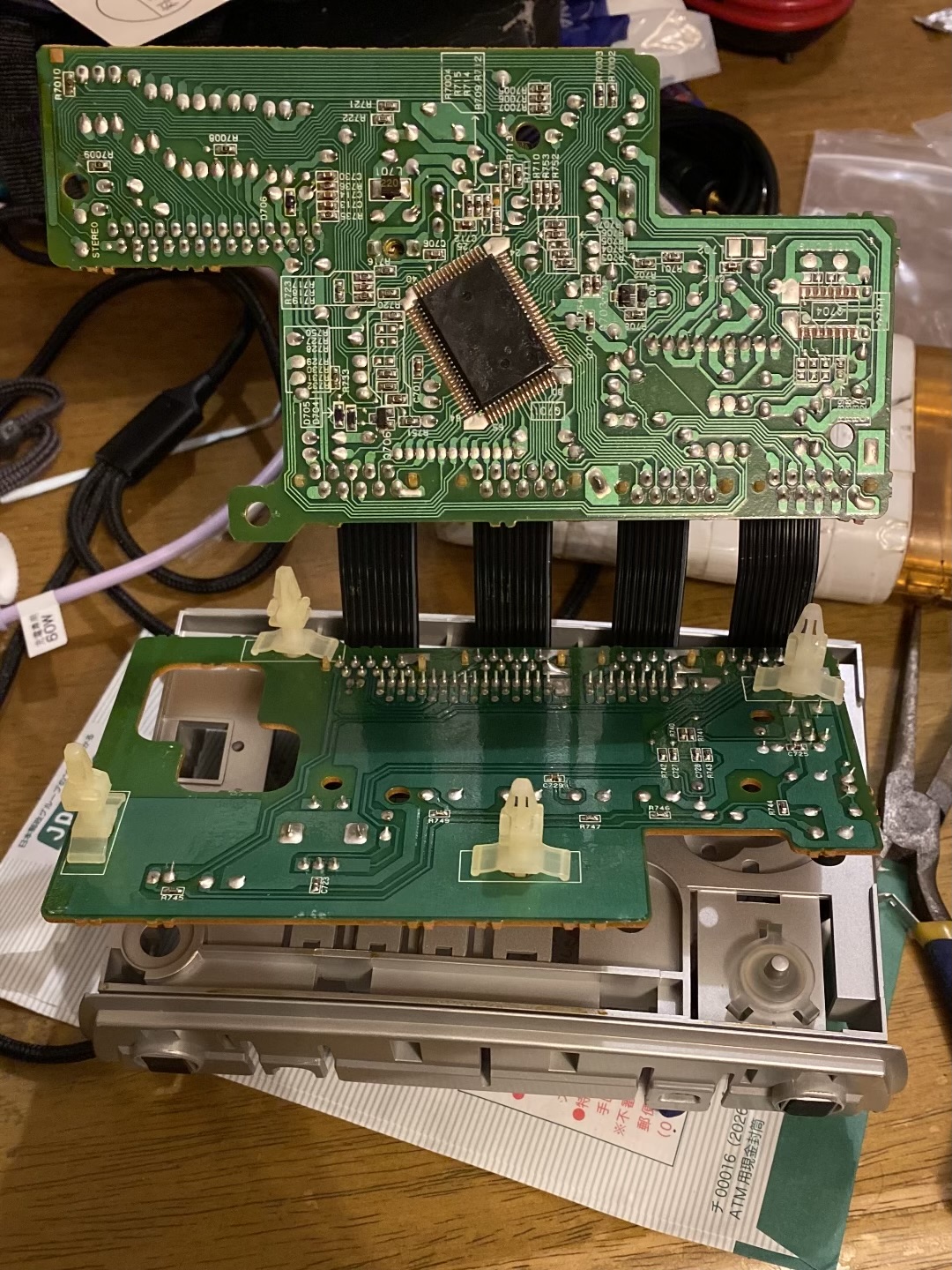

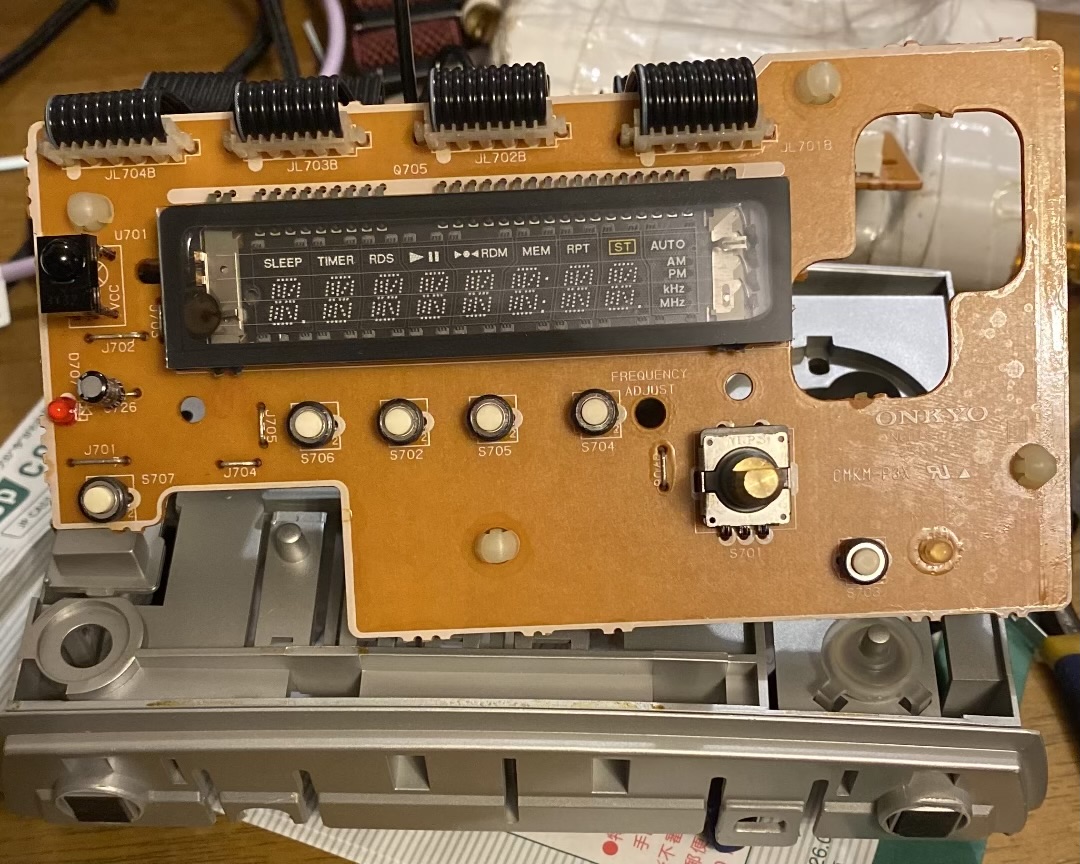

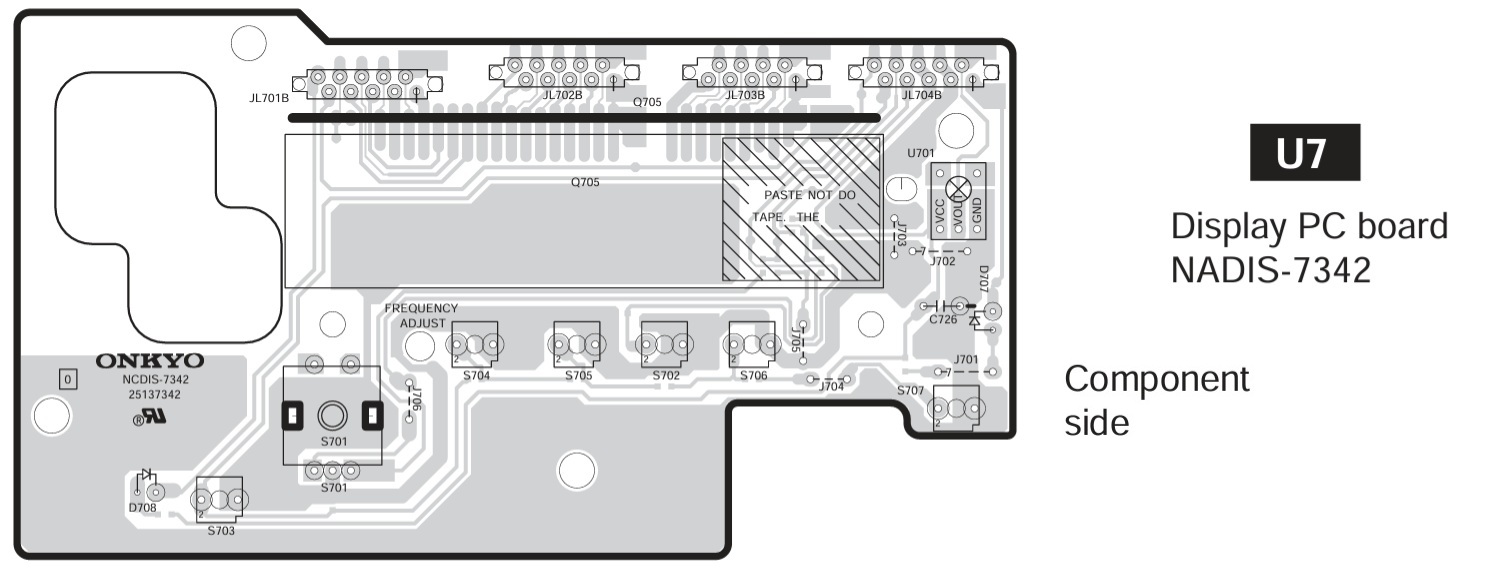

リモコンディスプレーボードを取り外し

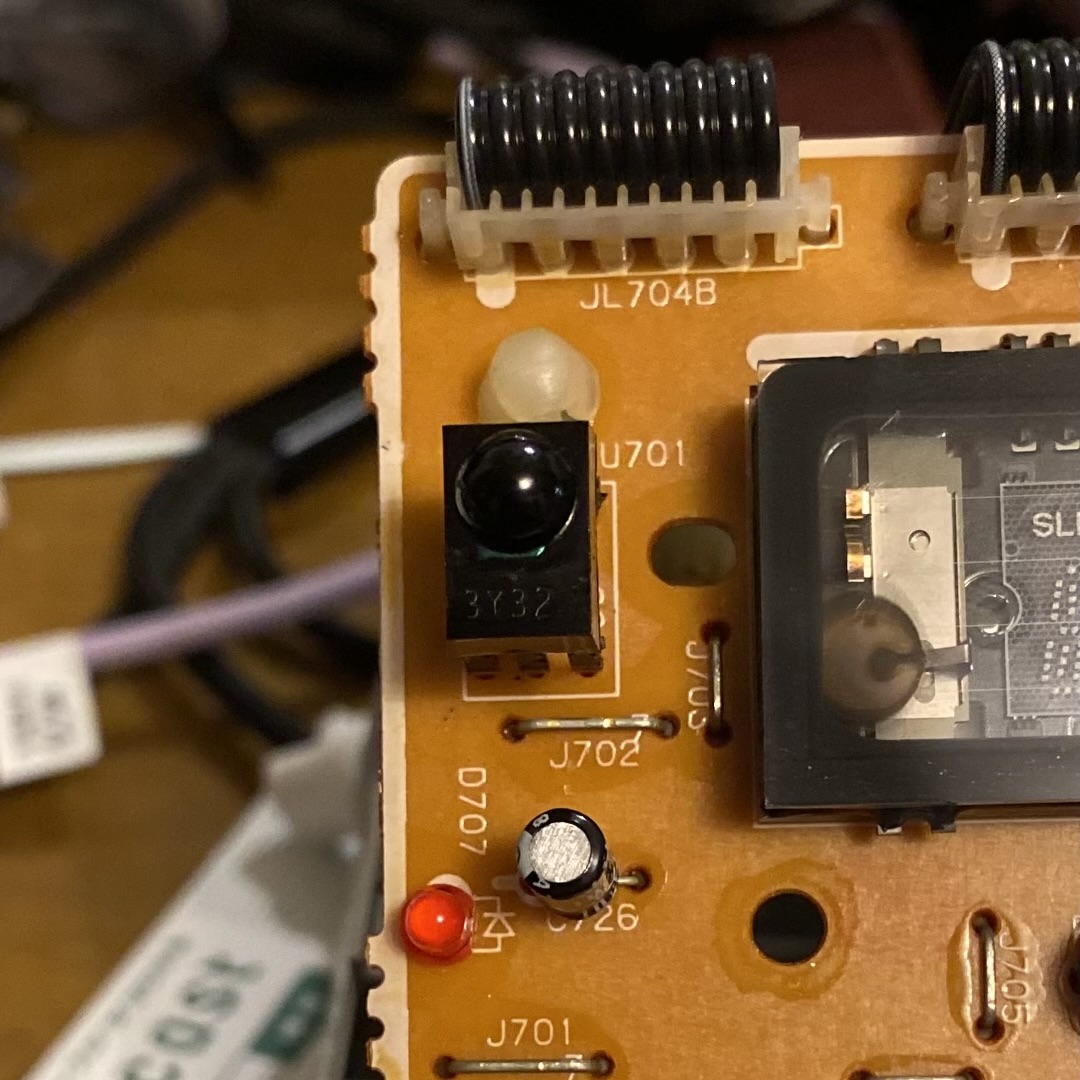

赤外線受信モジュールを拡大

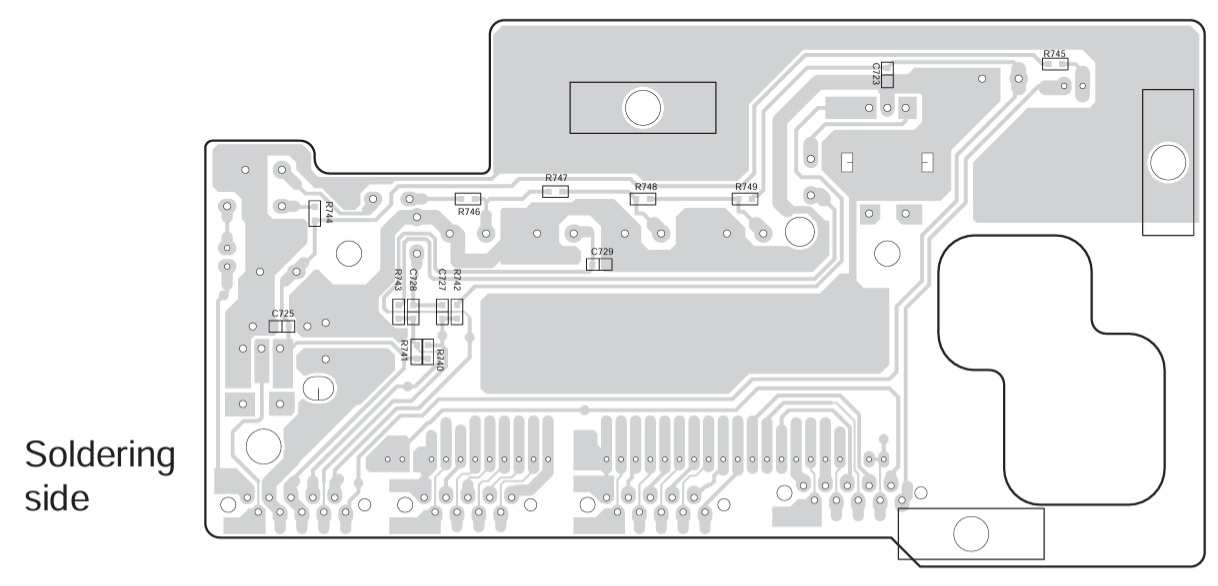

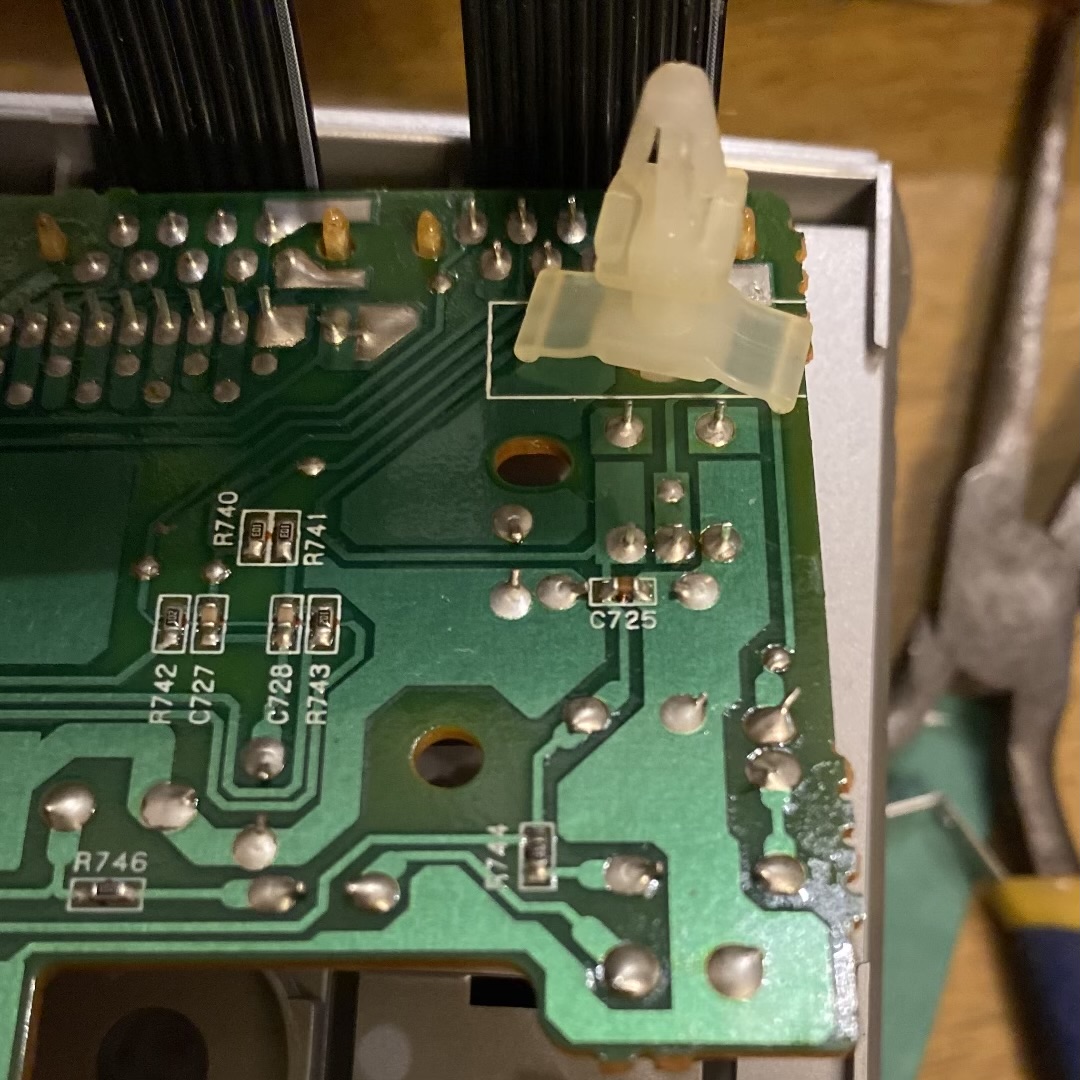

基板の裏側
上部にあるロケットのような白色の「基板のスペーサー」手前の『半田6点盛り』部分が、受信モジュールを基板の裏側から固定している半田です。
長年の温度変化の繰り返しでこの半田にクラックが生じ、接触不良により、リモコンの受信を邪魔します。
そこで追い半田をしてやり、接触不良を解消しました。
リモコンの反応が、バツグンに良くなり修理完了しました。
※参考資料 ==> ONKYO R-801A SM サービスマニュアルのダウンロード、回路図、EEPROM、電子機器専門家向け修理情報（onkyo_r-801a_sm.pdf）
